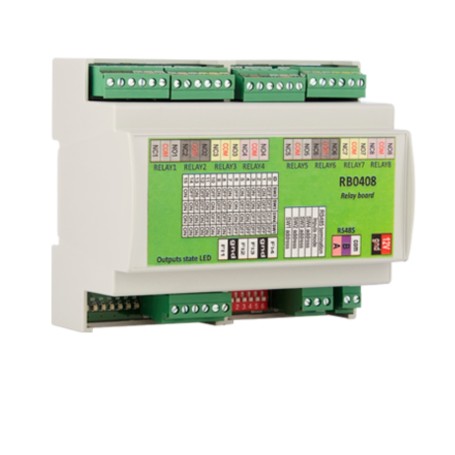

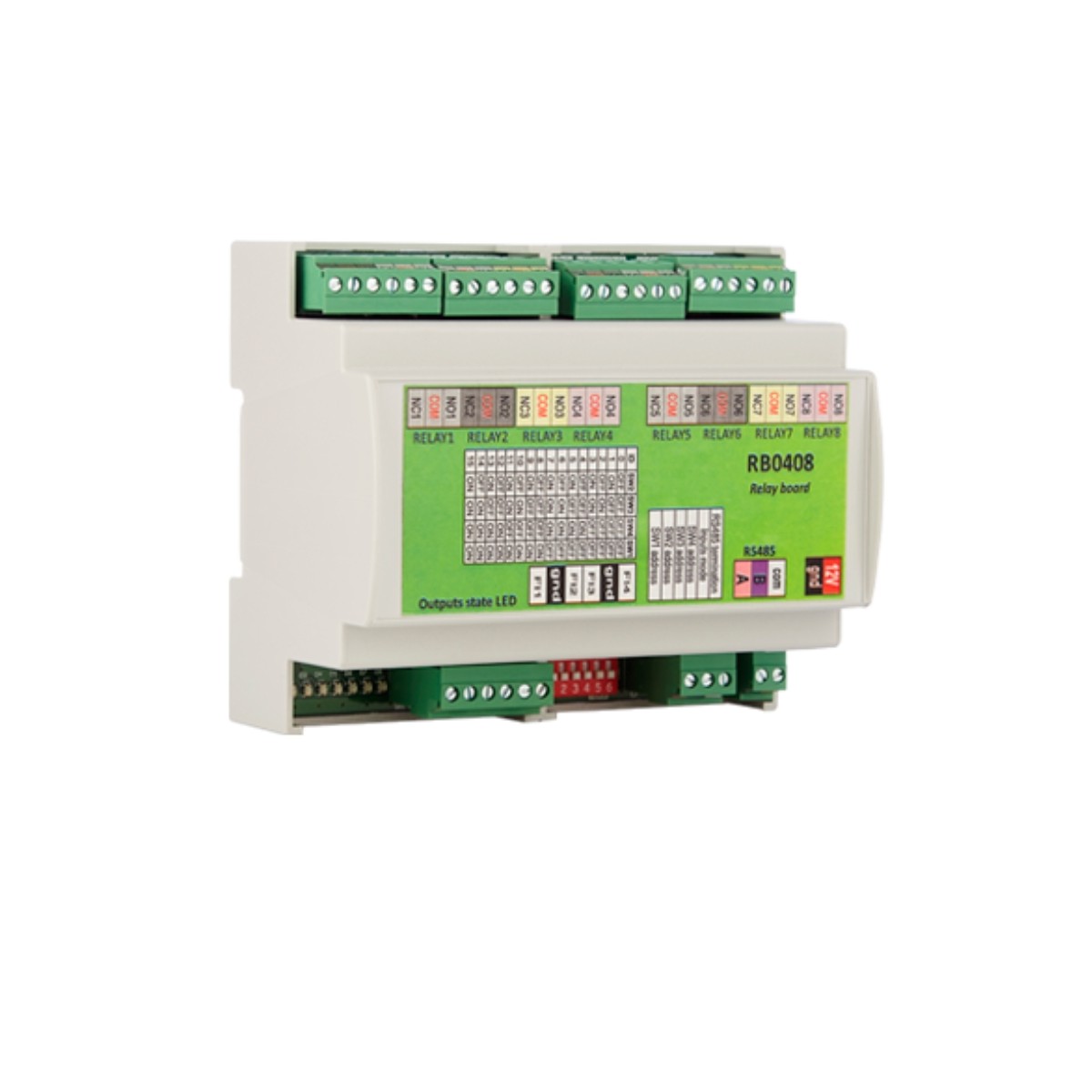

RB0408 – 8-izhodna relejna plošča za tipkovnice in čitalnike MTPADPBK-EH-SA

RB0408 je 8-izhodna razširitvena relejna plošča, zasnovana za uporabo v povezavi z bližinskimi tipkovnicami in čitalniki serije MTPADP-EH-SA.
S povezavo RS-485 vam omogoča, da znatno razširite krmilno zmogljivost, s čimer se skupno število razpoložljivih relejov poveča na devet (eden na tipkovnici in osem na dodatnem modulu).

Vsak izhod se lahko samostojno dodeli določenim uporabnikom, kar omogoča prilagodljivo upravljanje vrat, vrat, dvigal, luči ali drugih električnih naprav.

⚠️ Pomembna opomba: Vsak uporabnik lahko hkrati upravlja samo en relejni izhod.
Isti uporabnik ne more hkrati upravljati več relejev.

Modul ima 4 digitalne vhode in 8 relejnih izhodov 2 A / 150 VAC, z montažo na DIN tirnico, za urejeno in varno namestitev v električno omarico.

Glavne tehnične značilnosti:

• Število relejev: 8 izhodov (2 A / 150 VAC)

• Digitalni vhodi: 4 (0V / 3.3V)

• Komunikacijski protokol: RS-485

• Največje število modulov: 4 relejne plošče na krmilnik (skupaj 32 izhodov)

• Število krmilnikov na mesto: neomejeno (v načinu dvigala)

• Upravljanje dostopa: nadzor nadstropij ali naprav prek ravni dostopa

• Velikost PCB: 102.8 × 86.8 mm

• Velikost paketa DIN: 107 × 90 × 61 mm

• Montaža: standardna DIN tirnica

• Napajalna napetost: 12 – 24 V AC/DC (prek krmilnika ali namenskega napajalnika)

Tipične aplikacije:

• Nadzor več vrat in vrat

• Upravljanje tal dvigal z namenskimi releji

• Vklop luči ali električnih naprav s tipkovnice

• Integracija v varnostne sisteme ali dostop na več ravneh

Neposredna združljivost:

• MTPADPBK-EH-SA
