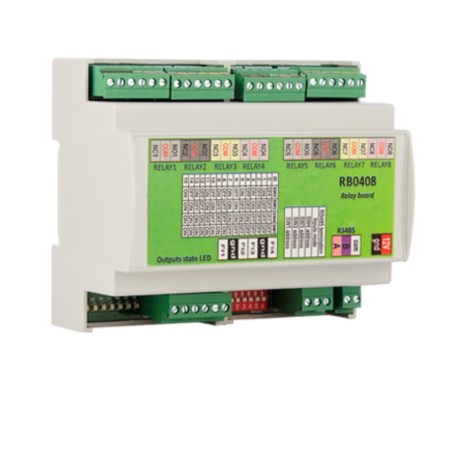

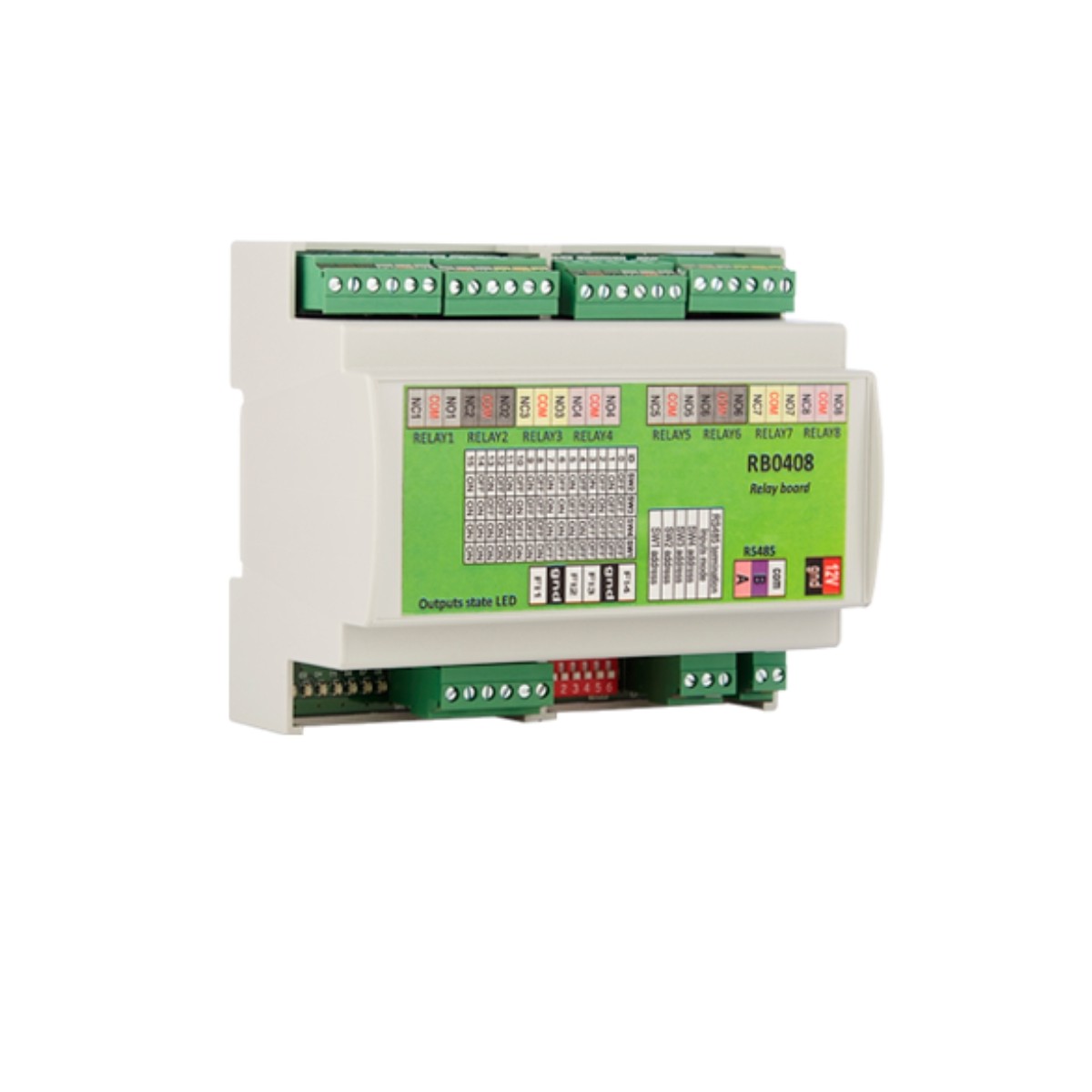

RB0408 – 8-изходна релейна платка за клавиатури и четци MTPADPBK-EH-SA

RB0408 е разширителна релейна платка с 8 изхода, предназначена да се използва заедно с безконтактните клавиатури и четци от серията MTPADP-EH-SA.
Чрез връзката RS-485 ви позволява значително да разширите капацитета за управление, довеждайки общия брой налични релета до девет (едно на клавиатурата и осем на допълнителния модул).

Всеки изход може да бъде независимо присвоен на конкретни потребители, което позволява гъвкаво управление на врати, порти, асансьори, светлини или други електрически устройства.

⚠️ Важна забележка: Всеки потребител може да работи само с един релеен изход наведнъж.
Не е възможно да се управляват няколко релета едновременно от един и същ потребител.

Модулът разполага с 4 цифрови входа и 8 релейни изхода от 2 A / 150 VAC, с монтаж на DIN-шина, за подреден и безопасен монтаж в електрическия шкаф.

Основни технически характеристики:

• Брой релета: 8 изхода (2 A / 150 VAC)

• Цифрови входове: 4 (0V/3.3V)

• Комуникационен протокол: RS-485

• Максимален брой модули: 4 релейни платки на контролер (общо 32 изхода)

• Брой контролери на обект: неограничен (в режим на асансьор)

• Управление на достъпа: контрол на етажи или устройства чрез нива на достъп

• Размер на печатната платка: 102,8 × 86,8 мм

• Размер на опаковката DIN: 107 × 90 × 61 мм

• Монтаж: Стандартна DIN шина

• Захранващо напрежение: 12 – 24 V AC/DC (чрез контролер или специално захранване)

Типични приложения:

• Управление на множество врати и порти

• Управление на асансьорни подове със специални релета

• Активиране на светлини или електрически устройства от клавиатурата

• Интеграция в системи за сигурност или многостепенен достъп

Директна съвместимост:

• MTPADPBK-EH-SA
