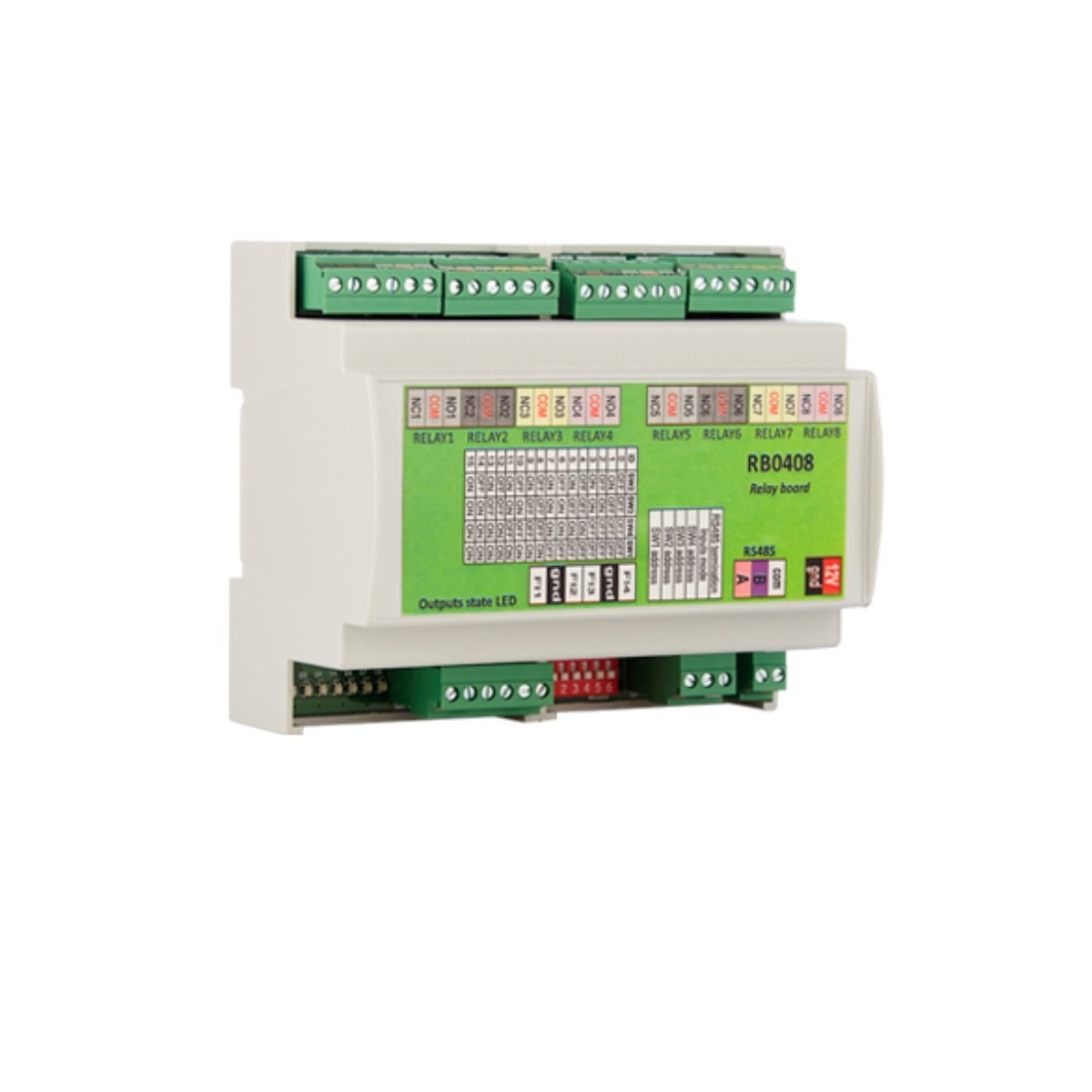

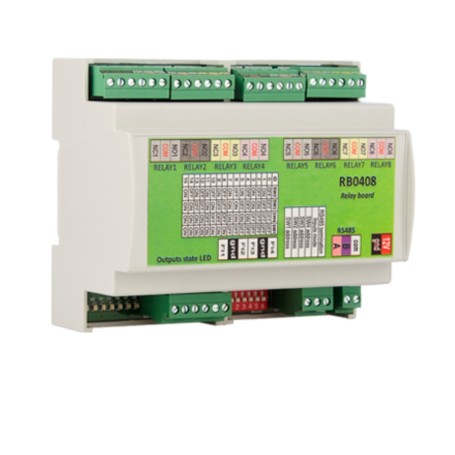

RB0408 – 8-výstupová reléová deska pro klávesnice a čtečky MTPADPBK-EH-SA

RB0408 je 8-výstupová rozšiřující reléová deska, navržená pro použití ve spojení s MTPADP-EH-SA sérií bezdotykových klávesnic a čteček.
Prostřednictvím připojení RS-485 umožňuje výrazně rozšířit řídicí kapacitu, čímž se celkový počet dostupných relé zvýší na devět (jedno na klávesnici a osm na přídavném modulu).

Každý výstup lze nezávisle přiřadit konkrétním uživatelům, což umožňuje flexibilní správu dveří, bran, výtahů, světel nebo jiných elektrických zařízení.

⚠️ Důležitá poznámka: Každý uživatel může v jednu chvíli ovládat pouze jeden reléový výstup.
Není možné ovládat více relé současně jedním uživatelem.

Modul má 4 digitální vstupy a 8 reléových výstupů 2 A / 150 VAC, s montáží na DIN lištu, pro úhlednou a bezpečnou instalaci do elektrické skříně.

Hlavní technické vlastnosti:

• Počet relé: 8 výstupů (2 A / 150 VAC)

• Digitální vstupy: 4 (0V/3,3V)

• Komunikační protokol: RS-485

• Maximální počet modulů: 4 reléové desky na řadič (celkem 32 výstupů)

• Počet řídicích jednotek na místě: neomezený (v režimu výtahu)

• Správa přístupu: ovládání pater nebo zařízení pomocí úrovní přístupu

• Velikost PCB: 102,8 × 86,8 mm

• Velikost balení DIN: 107 × 90 × 61 mm

• Montáž: Standardní DIN lišta

• Napájecí napětí: 12 – 24 V AC/DC (přes řídicí jednotku nebo vyhrazený napájecí zdroj)

Typické aplikace:

• Ovládání více dveří a bran

• Řízení pater výtahu pomocí vyhrazených relé

• Aktivace světel nebo elektrických zařízení z klávesnice

• Integrace do zabezpečovacích systémů nebo víceúrovňový přístup

Přímá kompatibilita:

• MTPADPBK-EH-SA
