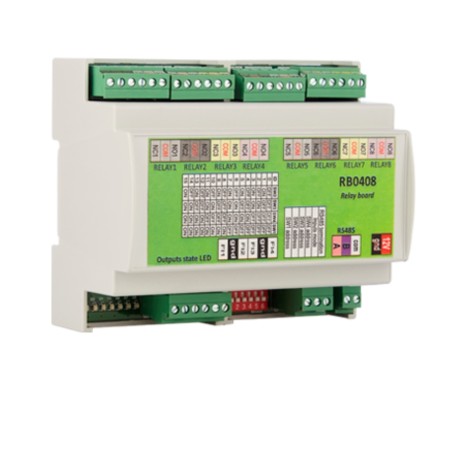

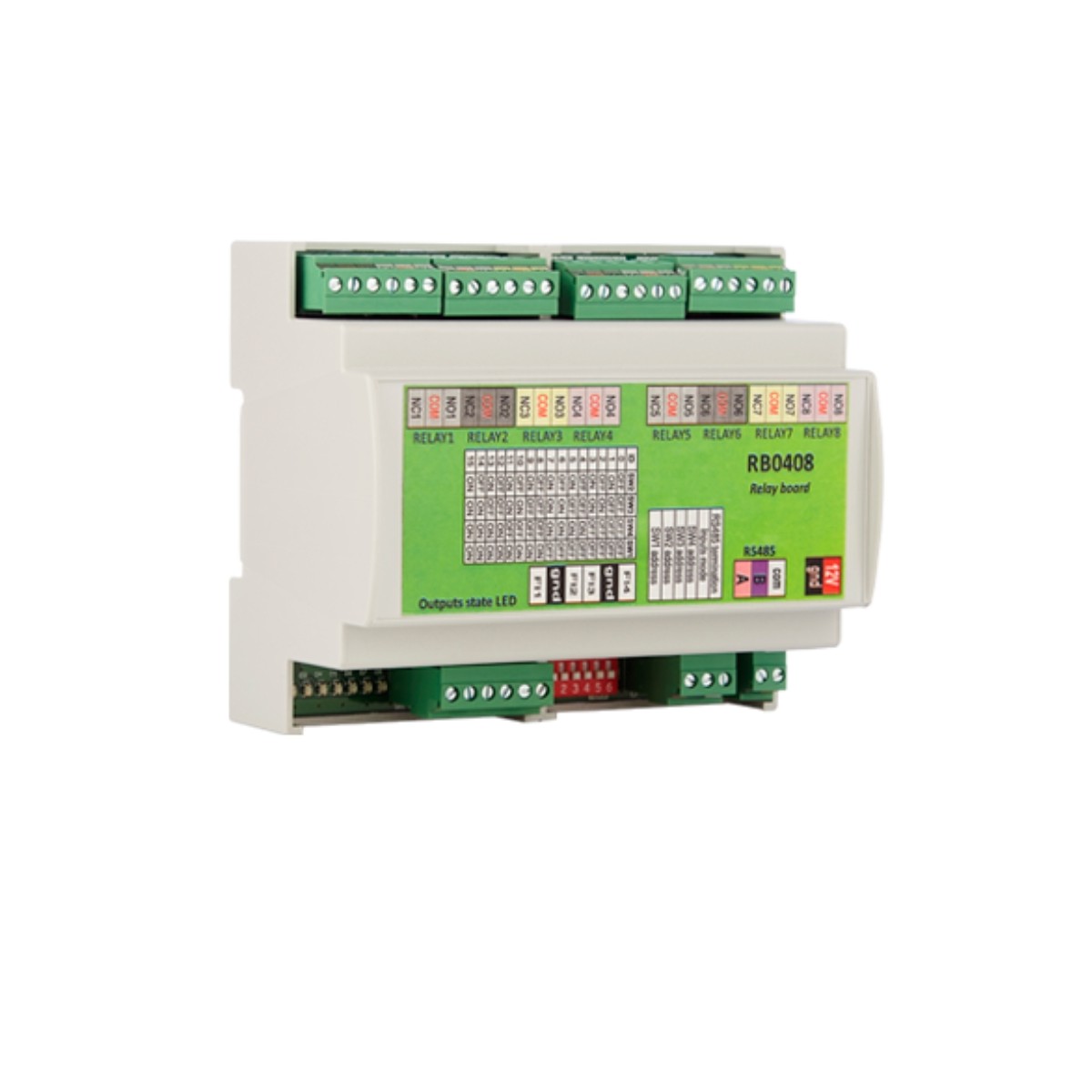

RB0408 – 8 kimenetes relékártya MTPADPBK-EH-SA billentyűzetekhez és olvasókhoz

Az RB0408 egy 8 kimenetes bővítő relékártya, amelyet az MTPADP-EH-SA sorozatú közelségi billentyűzetekkel és olvasókkal való használatra terveztek.
Az RS-485 csatlakozáson keresztül lehetővé teszi a vezérlési kapacitás jelentős bővítését, így a rendelkezésre álló relék száma kilencre nő (egy a billentyűzeten és nyolc a kiegészítő modulon).

Minden kimenet önállóan hozzárendelhető az adott felhasználókhoz, lehetővé téve az ajtók, kapuk, liftek, lámpák vagy egyéb elektromos eszközök rugalmas kezelését.

⚠️ Fontos megjegyzés: Minden felhasználó egyszerre csak egy relékimenetet működtethet.
Ugyanaz a felhasználó nem vezérelhet egyszerre több relét.

A modul 4 digitális bemenettel és 8 db 2 A / 150 VAC relékimenettel rendelkezik, DIN-sínre szerelhető, a rendezett és biztonságos beépítés érdekében az elektromos szekrénybe.

Főbb műszaki jellemzők:

• Relék száma: 8 kimenet (2 A / 150 VAC)

• Digitális bemenetek: 4 (0V/3,3V)

• Kommunikációs protokoll: RS-485

• Modulok maximális száma: vezérlőnként 4 relékártya (összesen 32 kimenet)

• Vezérlők száma telephelyenként: korlátlan (lift üzemmódban)

• Hozzáférés-kezelés: emeletek vagy eszközök vezérlése hozzáférési szinteken keresztül

• NYÁK mérete: 102,8 × 86,8 mm

• DIN csomag mérete: 107 × 90 × 61 mm

• Szerelés: Standard DIN sín

• Tápfeszültség: 12 – 24 V AC/DC (vezérlőn vagy dedikált tápegységen keresztül)

Tipikus alkalmazások:

• Többajtós és kapuvezérlés

• Liftszintek kezelése dedikált relékkel

• Lámpák vagy elektromos eszközök aktiválása a billentyűzetről

• Integráció biztonsági rendszerekbe vagy többszintű hozzáférés

Közvetlen kompatibilitás:

• MTPADPBK-EH-SA
