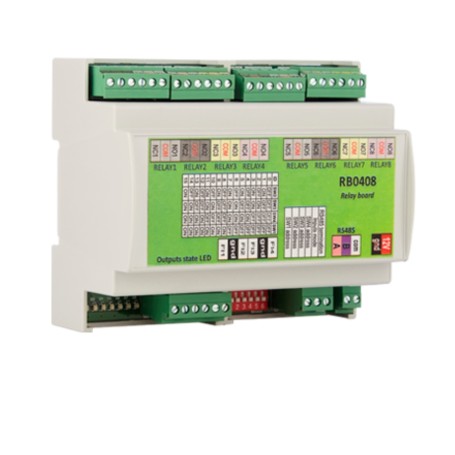

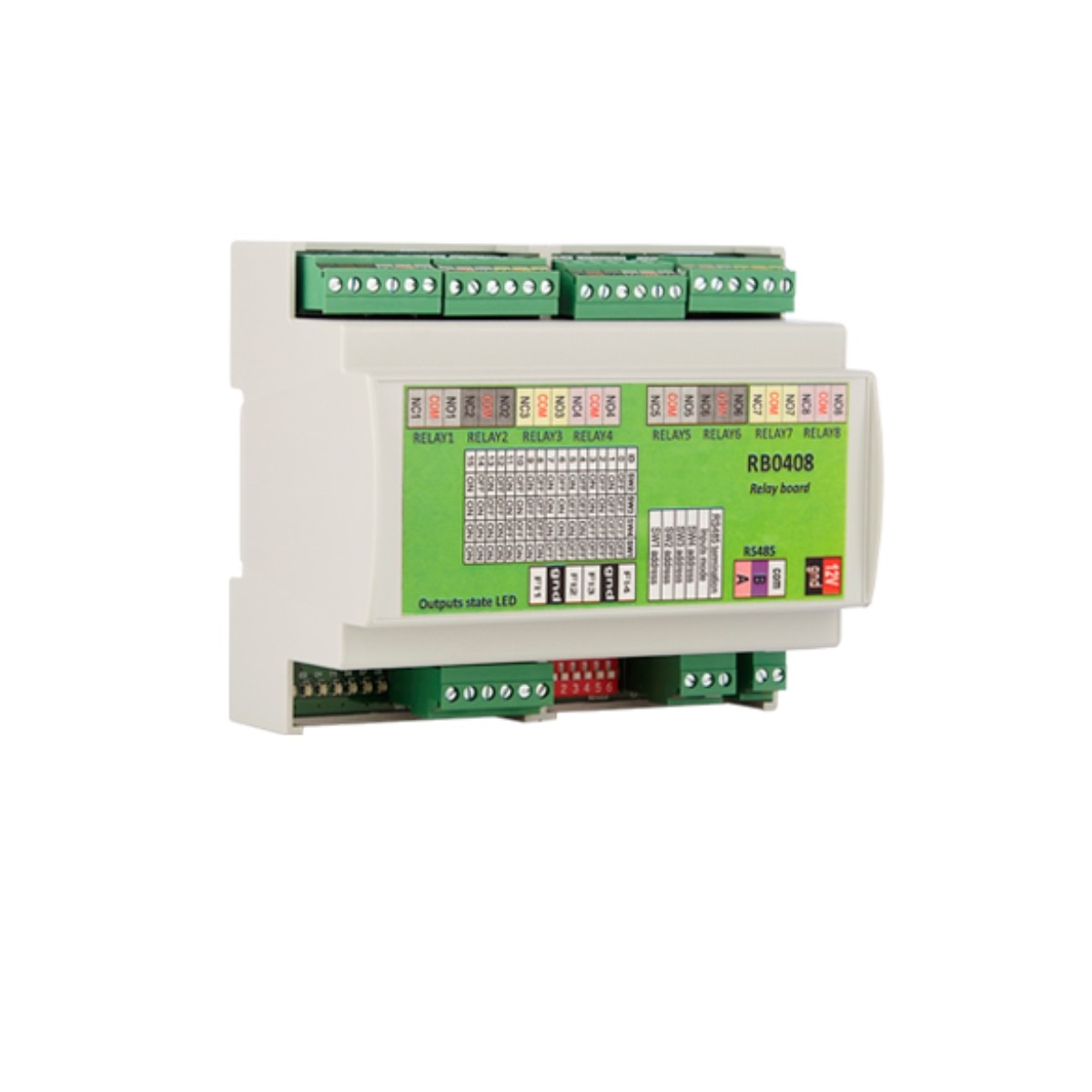

RB0408 – 8-väljundiga releeplaat MTPADPBK-EH-SA klaviatuuride ja lugejate jaoks

RB0408 on 8 väljundiga laiendusreleeplaat, mis on mõeldud kasutamiseks koos MTPADP-EH-SA seeria lähedusklahvistike ja lugejatega.
RS-485 ühenduse kaudu võimaldab see oluliselt laiendada juhtimisvõimsust, viies saadaolevate releede koguarvu üheksale (üks klaviatuuril ja kaheksa lisamoodulil).

Iga väljundit saab iseseisvalt määrata konkreetsetele kasutajatele, võimaldades uste, väravate, liftide, valgustite või muude elektriseadmete paindlikku haldamist.

⚠️ Oluline märkus: Iga kasutaja saab korraga kasutada ainult ühte releeväljundit.
Sama kasutaja ei saa korraga juhtida mitut releed.

Moodulil on 4 digitaalset sisendit ja 8 releeväljundit 2 A / 150 VAC, DIN-liistule paigaldamisega, et tagada korralik ja ohutu paigaldamine elektrikilpi.

Peamised tehnilised omadused:

• Releede arv: 8 väljundit (2 A / 150 VAC)

• Digitaalsed sisendid: 4 (0V / 3.3V)

• Sideprotokoll: RS-485

• Maksimaalne moodulite arv: 4 releeplaati kontrolleri kohta (kokku 32 väljundit)

• Kontrollerite arv saidi kohta: piiramatu (tõsterežiimis)

• Juurdepääsuhaldus: korruste või seadmete juhtimine juurdepääsutasemete kaudu

• PCB suurus: 102,8 × 86,8 mm

• DIN pakendi suurus: 107 × 90 × 61 mm

• Paigaldamine: Standardne DIN-liistu

• Toitepinge: 12 – 24 V AC/DC (kontrolleri või spetsiaalse toiteallika kaudu)

Tüüpilised rakendused:

• Mitme ukse ja värava juhtimine

• Liftipõrandate haldamine spetsiaalsete releedega

• Tulede või elektriseadmete aktiveerimine klaviatuurilt

• Integreerimine turvasüsteemidesse või mitmetasandiline juurdepääs

Otsene ühilduvus:

• MTPADPBK-EH-SA
