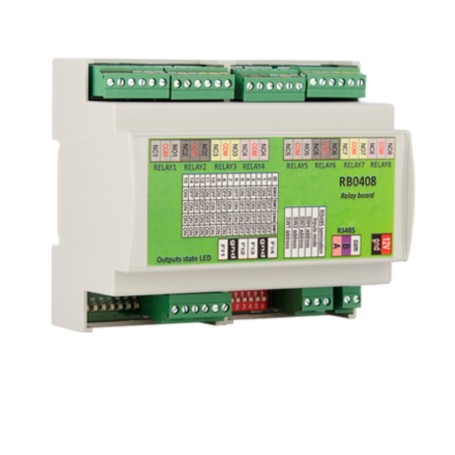

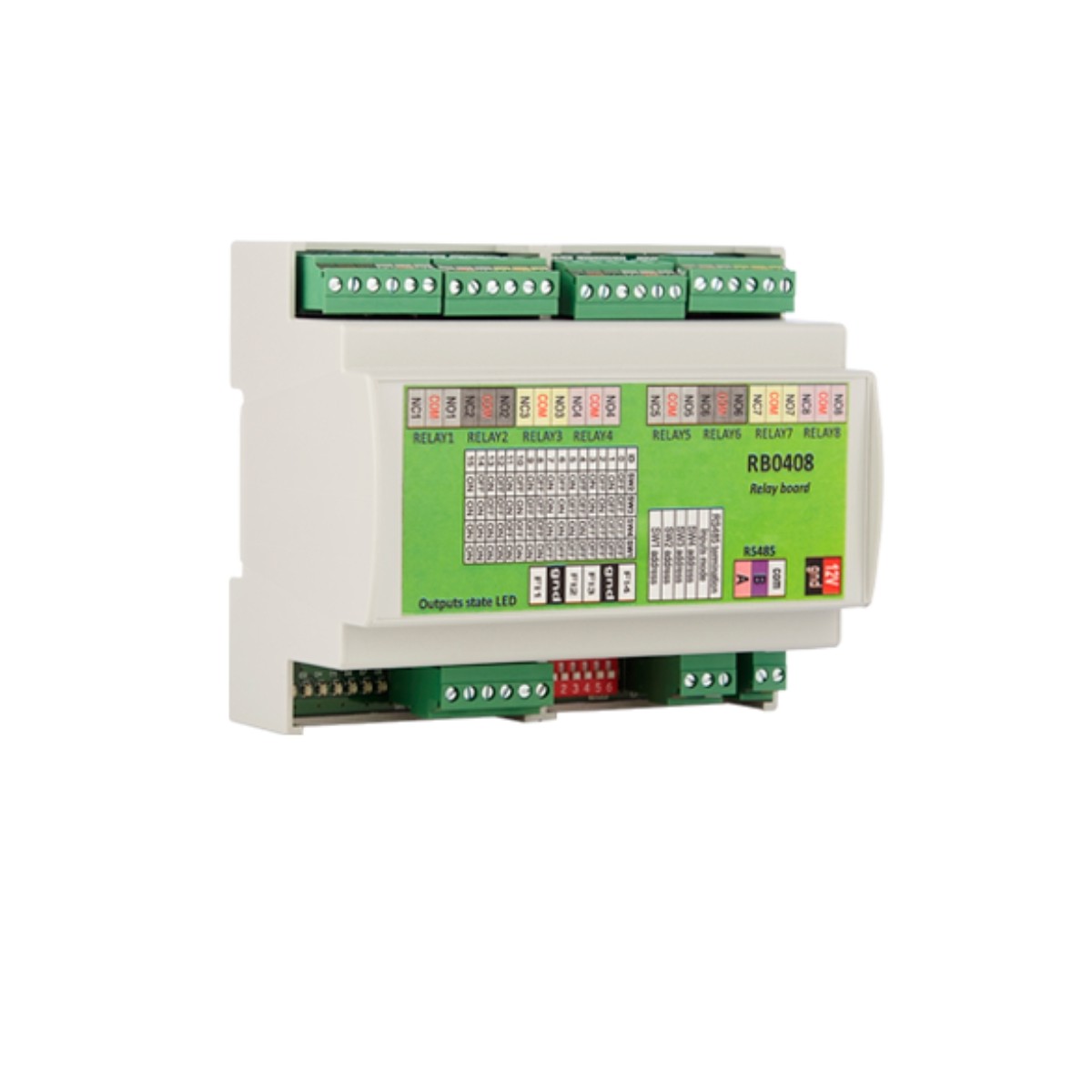

RB0408 – Scheda relè 8 uscite per tastiere e lettori MTPADPBK-EH-SA

La RB0408 è una scheda relè di espansione a 8 uscite, progettata per essere utilizzata insieme alle tastiere di prossimità e ai lettori della serie MTPADP-EH-SA.
Attraverso il collegamento RS-485, permette di ampliare notevolmente la capacità di comando, portando il numero totale di relè disponibili a nove (uno sulla tastiera e otto sul modulo aggiuntivo).

Ogni uscita può essere assegnata in modo indipendente a utenti specifici, consentendo una gestione flessibile di porte, cancelli, ascensori, luci o altri dispositivi elettrici.

⚠️ Nota importante: ciascun utente può azionare una sola uscita relè per volta.
Non è possibile comandare più relè simultaneamente dallo stesso utente.

Il modulo è dotato di 4 ingressi digitali e 8 uscite relè da 2 A / 150 VAC, con montaggio su guida DIN-rail, per un’installazione ordinata e sicura in quadro elettrico.

Caratteristiche tecniche principali:

• Numero relè: 8 uscite (2 A / 150 VAC)

• Ingressi digitali: 4 (0 V / 3.3 V)

• Protocollo di comunicazione: RS-485

• Numero massimo di moduli: 4 schede relè per controller (32 uscite totali)

• Numero controller per sito: illimitato (in modalità lift)

• Gestione accessi: controllo piani o dispositivi tramite Access Levels

• Dimensioni PCB: 102.8 × 86.8 mm

• Dimensioni contenitore DIN: 107 × 90 × 61 mm

• Montaggio: guida DIN standard

• Tensione di alimentazione: 12 – 24 V AC/DC (tramite controller o alimentatore dedicato)

Applicazioni tipiche:

• Controllo di porte e cancelli multipli

• Gestione piani ascensore con relè dedicati

• Attivazione di luci o dispositivi elettrici da tastiera

• Integrazione in impianti di sicurezza o accesso multi-livello

Compatibilità diretta:

• MTPADPBK-EH-SA
